信号电涌保护器

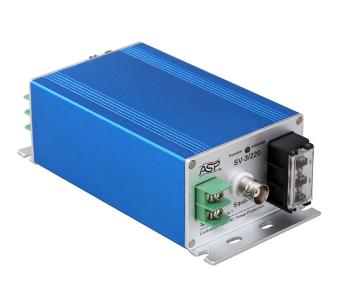

产品名称：ASP雷迅SV-3/220电源视频数据三合一防雷器
产品型号：SV-3/220
关键特性：SV系列多功能CCTV电涌保护器依据IEC和GB标准设计，适用于交 直流供电、具备（或不具备）云台控制端口的监视摄像机电涌保护，多功能一体化设计，降低了保护成本和安装难度、减少安装的占用空间并最大限度的利用等电位保护原理使保护效果大为改善。 采用两级串联式联动式保护，可以充全面保护CCTV监视设备 SV-3 220 3合1 CCTV电涌保护器：保护220VAC交流供电、视频 音频信号 云台控制线路 SV-2 220 2合1 CCTV电涌保护器：保护220VAC交流供电、视频 音频信号 SV-3 024 3合1 CCTV电涌保护器：保护6－24V交
- 详细介绍
SV系列多功能CCTV电涌保护器依据IEC和GB标准设计，适用于交 直流供电、具备（或不具备）云台控制端口的监视摄像机电涌保护，多功能一体化设计，降低了保护成本和安装难度、减少安装的占用空间并最大限度的利用等电位保护原理使保护效果大为改善。 采用两级串联式联动式保护，可以充全面保护CCTV监视设备 SV-3 220 3合1 CCTV电涌保护器：保护220VAC交流供电、视频 音频信号 云台控制线路 SV-2 220 2合1 CCTV电涌保护器：保护220VAC交流供电、视频 音频信号 SV-3 024 3合1 CCTV电涌保护器：保护6－24V交
- 多功能电涌保护
- 插入损耗低
- 最大放电电流10kA(8/20μs)
- 反应速度：10-12秒级
- 3合1 设计
- 电源电涌保护失效LED指示
产品性能参数：
| 型号 | SV-3/220 |
| 功能 | 视频/电源/控制 |
| SPD端口 | 两端口 |
| SPD类别 | 组合型 |
| 电源电涌保护特性 | |
| 额定电压 Un | 220V AC |
| 最大持续运行电压 Uc | 320V AC |
| 保护水平 Up(8/20μs) | 1.2kV |
| 额定负载电流 IL | 10A |
| 标称放电电流 In(8/20μs) | 5kA |
| 最大放电电流 Imax(8/20μs) | 10kA |
| 视频信号电涌保护特性 | |
| 最大持续运行电压 Uc | 8V |
| 保护水平 Upx-x(1.2/50μs) | 18V |
| 额定负载电流 IL | 500mA |
| 标称放电电流 In(8/20μs) | 5KA |
| 最大放电电流 Imax(8/20μs) | 10KA |
| 传输特性 | 10MHz |
| 插入损耗 | <0.5dB |
| 云台控制信号电涌保护特性 | |
| 最大持续运行电压 Uc | 8V |
| 保护水平 Upx-x(1.2/50μs) | 18V |
| 额定负载电流 IL | 500mA |
| 标称放电电流 In(8/20μs) | 5kA |
| 最大放电电流 Imax(8/20μs) | 10kA |
| 传输特性 | 10MHz |
| 插入损耗 | <0.5dB |
| 机械特性 | |
| 失效指示 | 绿色:正常 熄灭:失效 |
| 安装方式 | 墙面固定或水平固定（放置） |
| 接地方式 | 螺丝 |
| 工作环境温度 | -40/85℃ |
| 外壳材料 | 铝合金 |
| 测试标准 | GB18802.1 GB/T 18802.21 |
| 认证 | 符合 |
产品适用范围：
- 带云台摄像机保护(SV-3/***)
- 不带云台摄像机保护(SV-2/***)
- 其它类似信号处理设备保护
