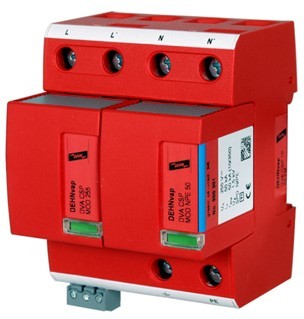

供电系统复合型SPD -1级

DVA CSP 1P 50 FM


详细描述
预接线火花间隙型复合雷电流/电涌保护器，由底座和插入式保护模块组成。
RADAX Flow技术，具备续流抑制功能，满足系统高可靠性要求。
短路电流至50kArms时，20 A gL/gG熔丝不跳。
可保护终端设备
视窗指示工作状态/故障状态。
带有模块锁扣装置，通过模块释放按钮轻松更换保护模块。
依据 EN 60068-2，通过冲击和振动测试。

                                          DVA CSP 1P 50 FM 基本线路图                                     DVA CSP 1P 50 FM 尺寸图



用于基站 230 V 单相 TT 和 TN 系统 (”1+1”电路)，模块化复合型雷电流/电涌保护器

型号	DVA CSP 1P 50 FM
货号	900 361
SPD 依据EN 61643-11 / IEC 61643-1/-11	1 级 / I 级
协调类别	1 级 + 2 级
协调类别 (≤5m)	1 级 + 2 级 + 3 级
标称交流电压 UN	230 V
交流最大持续工作电压 UC	255 V
雷电冲击电流 (10/350 µs) [L+N-PE] Iimp	50 kA
雷电冲击电流 (10/350 µs) [L-N] Iimp	25 kA
雷电冲击电流 (10/350 µs) [N-PE] Iimp	50 kA
标称放电电流 (8/20 µs) IN	25 / 50 kA
电压电压保护水平 [L-N] UP	≤ 1.5 kV
电压电压保护水平 [N-PE] UP	≤ 1.5 kV
工频续流遮断能力 [L-N] Ifi	25 kArms
工频续流遮断能力 [N-PE] Ifi	100 Arms
续流抑制/选择性	预期续流到25 kA rms 时，20A 熔丝不跳
响应时间 tA	≤ 100 ns
IK = 25 kA rms ，最大后备熔丝 (L)	315 A gL/gG
IK > 25 kA rms ，最大后备熔丝 (L)	200 A gL/gG
最大后备熔丝 ( L-L’)	125 A gL/gG
暂态过电压 (TOV) [L-N] UT	440 V / 5 sec.
暂态过电压 (TOV) [N-PE] UT	1200 V / 200 ms
工作温度范围 (并联) TUP	-40°C...+80°C
工作温度范围 (串联) TUS	-40°C...+60°C
工作状态/故障指示	绿 / 红
最小安装导线截面积	10 mm2 单股线 / 软线
最大安装导线截面积 (L,N,PE)	50 mm2 多股线 / 35 mm2 软线
最大安装导线截面积 (L1', N', GND）	35 mm2 多股线 / 25 mm2 软线
安装方式	35 mm DIN轨，依据EN 60715
外壳材质	红色热塑性材料，UL 94-0
防护等级	IP 20
尺寸	4 modules, DIN 43880
遥信触点类型	浮动切换触点
交流切换能力	250 V/0.5 A
直流切换能力	250 V/0.1 A; 125 V/0.2 A; 75 V/0.5 A
遥信端子接线横截面	最大 1.5 mm2 单股线 / 软线
